Medidor de Oxigênio Dissolvido e Temperatura HD2109.1 E HD2109.2

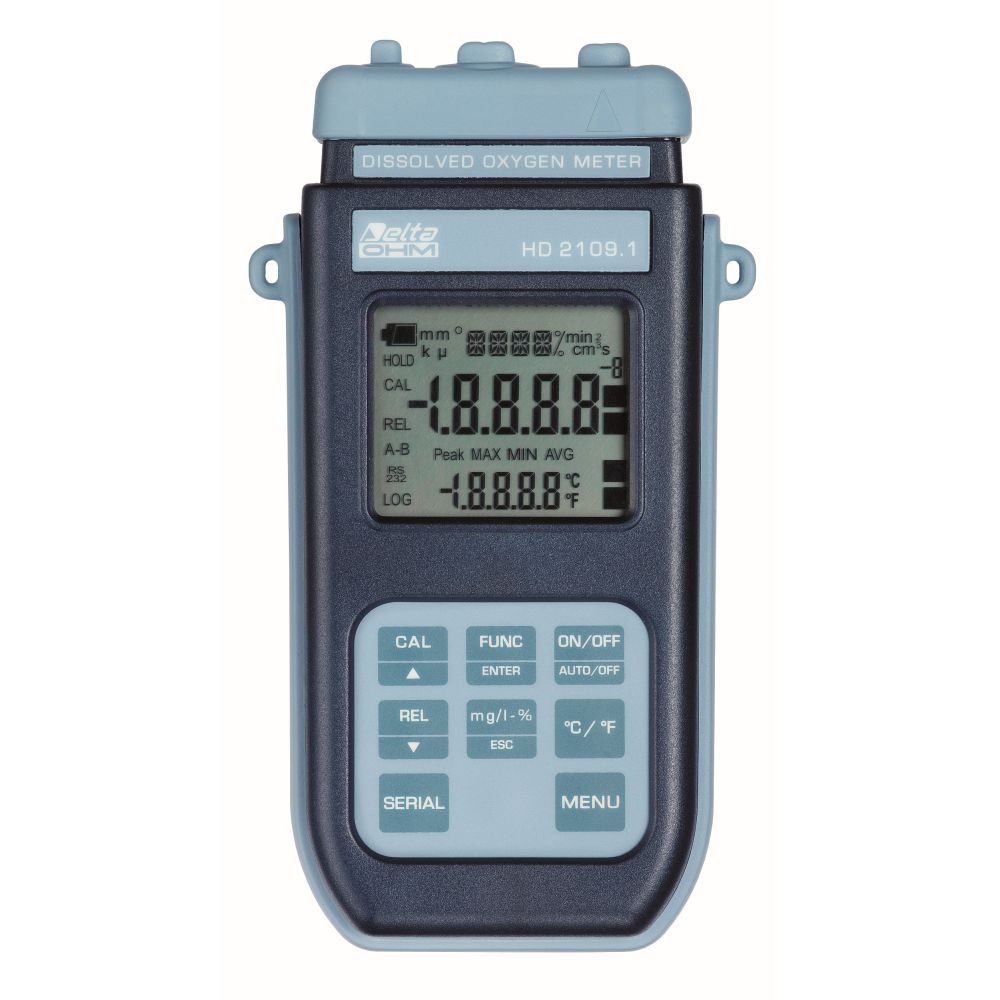

Os modelos HD2109.1 e HD2109.2, são instrumentos portáteis equipados com um display LCD de grandes dimensões. Elem medem a concentração (em mg/l) de oxigênio dissolvido em líquidos, o índice de saturação (em %) e a temperatura, usando sondas combinadas SICRAM do tipo polarográfi cas com dois ou três eletrodos e sensor de temperatura integrado. A temperatura somente é medida por uma sonda Pt100SICRAM ou de imersão direta com 4 fi os, penetração ou contato.

Graças à um sensor interno de pressão, os instrumentos compensam automaticamente a pressão barométrica. O instrumento antecipa a compensação automática da permeabilidade da membrana da sonda de oxigênio e da salinidade do líquido que está sendo examinado.

A função ‘quick calibration’ da sonda para oxigênio dissolvido, garante a correção periódica das medições realizadas. As sondas para medição de oxigênio dissolvido e temperatura, são equipadas com um módulo de detecção automática, com as defi nições de fábrica para aferição, memorizadas internamente.

O instrumento HD2109.2, é um “registrador de dados” (datalogger). Ele pode memorizar até 18.000 amostras de concentração de oxigênio dissolvido, medições do índice de saturação, pressão barométrica e temperatura, que podem ser transferidas do instrumento conectado a um PC, através de uma porta serial padrão RS232C e USB 2.0. O intervalo de armazenamento, impressão e baud rate, pode ser confi gurado através do menu.

Os modelos HD2109.1 e HD2109.2, são equipados com uma porta serial RS232C e podem transferir as medições obtidas em temporeal para um PC ou uma impressora portátil.

As funções ‘Max’, ‘Min’ e ‘Avg’, calculam os valores máximos, mínimos ou médios, respectivamente.Outras funções, incluem: a medição relativa ‘REL’, a função ‘Auto-HOLD’ e o desligamento automático, que também pode ser desativado.

Os instrumentos possuem grau de proteção IP67.

Instrumento
Dimensões
(comprimento x largura x altura) 185x90x40mm
Peso 470g (completo com baterias)
Materiais ABS, borracha
Display 2×41⁄2 – dígitos e símbolos
Área visível: 52x42mm

Condições de operação
Temperatura de operação-5…50°C
Temperatura de armazenamento-25…65°C
Umidade relativa de trabalho0…90% UR sem condensação
Grau de proteção IP67

Fonte de energia
Baterias 4 baterias de 1,5V tipo AA
Autonomia 200 horas com baterias alcalinas de 1800mAh
Consumo de energia como instrumento desligado 20μA
Com sonda para oxigêniodissolvido 40μA
Fonte externa Saída do adaptador da fonte: 9Vdc / 250mA

Segurança dos dados armazenados
Ilimitada, independente das condições de carga da bateria

Tempo
Data e horário Agendado em tempo-real
Precisão1 min/mês, desvio máximo.

Armazenamento dos valores medidos – modelo HD2109.2
Tipo2000 páginas contendo 9 amostras cada
Quantidade Total de 18.000 amostras
Intervalo de armazenamento1s…3600s (1hora)

Interface serial RS232C
Tipo RS232C, isolada eletricamente
Baud rate Pode ser definida entre 1200 e 38400
Data bit8
Parity Nenhuma
Stop bit1
Flow ControlXon/Xoff
Comprimento do cabo serial Máx. 15m
Intervalo imediato de impressão1s…3600s (1hora)

Interface USB – modelo HD2109.2
Tipo1.1 – 2.0 eletricamente isolado

Conexões
Entrada para as sondasde oxigênio e temperatura
Conector macho DIN45326 de 8 pólos Interface serial e USB
Conector MiniDin de 8 pólos Adaptador da fonte externa
Conector de 2 pólos (positivo no centro)

Capacidade de medição da concentração de oxigênio dissolvido
Faixa de medição 0,00…90,00mg/l
Resolução0,01mg/l
Precisão(60…110%, 1013mbar, 20…25°C)±0,03mg/l±1dígito

Capacidade de medição do índice de saturação do oxigênio dissolvido
Faixa de medição 0,0…600,0%
Resolução0,1%
Precisão±0,3% ±1dígit
