Medidor Digital de Bancada pH, Condutividade, Temperatura e Medidor de Oxigênio dissolvido – HD98569

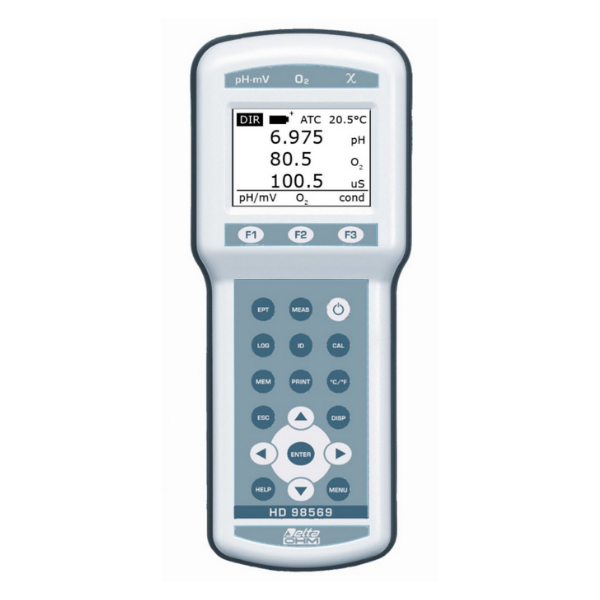

O HD 98569 é um datalogger multi-parâmetros portátil para medidas eletroquímicas: pH, condutividade, oxigênio dissolvido e temperatura. Ele é montado com um grande display LCD com luz de fundo.
O instrumento mede:
- pH, mV, redox potencial (ORP), com eletrodos pH, redox ou pH/temperatura conjugados completo com modulo SICRAM.
- Condutividade, resistividade em líquidos, total de sólidos dissolvidos (TDS), e salinidade com sondas combinadas de condutividade 4-anéis e 2-anéis e temperatura com módulo SICRAM.
- Concentração de oxigênio dissolvido em líquidos (em mg/l), índice de saturação (em %), usando sondas conjugadas SICRAM do tipo polarográfico com dois ou três eletrodos e sensor de temperatura integrado.
O instrumento é montado com entrada de medição de temperatura com sondas Pt100 de imersão, penetração ou contato com módulo SICRAM.
- A calibração do eletrodo de pH pode ser realizada em um ou cinco pontos e a sequência de calibração pode ser escolhida de uma lista de 8 buffers (memória intermediária). A compensação de temperatura pode ser automática ou manual.
- A calibração da sonda de condutividade pode ser realizada com soluções de calibração de condutividade detectadas automaticamente: 147mS/cm, 1413mS/cm, 12880mS/cm, 111800mS/cm ou manualmente com soluções de calibração com diferentes valores.
- A função calibração rápida das sondas de oxigênio dissolvido garante longo tempo de precisão nas medidas realizadas.
- As sondas de pH, condutividade, oxigênio dissolvido e temperatura montadas com módulo SICRAM podem conter os dados de fábrica e de calibração já armazenados.
O HD98569 é um data logger, ele memoriza até 200 páginas isoladas (etiquetas) e até 9000 amostras em modo de armazenamento contínuo: pH ou mV, condutividade ou resistividade ou TDS ou salinidade, concentração de oxigênio dissolvido e índice de saturação e temperatura.
Os dados podem ser transferidos do instrumento conectado a um PC através da porta serial multi-standard RS232C e USB 2.0-1.1.
Os instrumentos equipados com a opção Bluetooth HD22BT podem transferir dados sem qualquer conexão a um PC montado com conversor HD USB.KL.1, ou para a impressora S’print-BT com interface Bluetooth ou a um PC com entrada Bluetooth.
A conexão serial RS232C pode ser usada para a impressão direta de etiquetas com uma impressora de 24 colunas (S’print-BT).
O software DeltaLog11 (vers. 2.0 e as outras subsequentes) permite o gerenciamento e configuração do instrumento, e o processamento de dados no PC.
- Principais Caracterísitcas
Valores medidos pH – mV
c – W – TDS – NaCl
mg/l O2 – %O2
°C – °F
Instrumento
Dimensões (Comprimento X Largura X Altura) 250x100x50mm
Peso 640g (completo com baterias)
Materiais ABS, borracha
Display Gráfico, LCD com luz de fundo, 56X38mm, 128×64 pontos.
Condições de operação
Temperatura de trabalho -5 … 50°C
Temperatura de armazenamento -25 … 65°C
Umidade relativa de trabalho 0 … 90% RH sem condensação
Grau de proteção IP66
Energia
Baterias 4 baterias 1.5V tipo AA
Autonomia (com sondas conectadas) 25 horas com 1800mAh baterias alcalinas
Rede (cod. SWD10) 12Vdc/1A (positivo no centro)
Segurança dos dados memorizados Sem limite
Tempo
Data e hora Escala em tempo real
Precisão saída max.1min/mes
Armazenagem contínua (Tecla LOG)
Quantidade 9000 amostras das três entradas
Tipo organizado em 1800 páginas contendo 5 amostras cada
Intervalo de armazenagem 1s … 999s
Armazenagem sob comando (tecla MEM)
Quantidade 200 amostras das três entradas
Tipo organizado em 200 páginas contendo 1 amostra cada
Armazenagem de calibração
pH e Oxigênio Dissolvido. As últimas 8 calibrações pH e oxigênio dissolvido. As 2 últimas são salvas na
memória SICRAM da sonda.
Condutividade A última calibração é salva na memória SICRAM da sonda.
Interface serial RS232C
Tipo RS232C eletricamente isolada
Taxa Baud Pode ser ajustada 1200 a 38400 baud
Bit de dados 8
Paridade Nenhuma
Bit de parada 1
Controle de fluxo Xon/Xoff
Comprimento do cabo Max 15m
Interface USB
Tipo 1.1 – 2.0 eletricamente isolada
Interface Bluetooth Opcional para PCs montados com entrada Bluetooth ou adaptador HD USB.KL1 Bluetooth / RS232. A interface somente poderá ser instalada na Delta Ohm.
Normalização padrão EMC
Segurança EN61000-4-2, EN61010-1 nível 3
Descarga eletrostática EN61000-4-2 nível 3
Eletricidade transitória EN61000-4-4 nível 3,
EN61000-4-5 nível 3
Variações de voltagem EN61000-4-11
Suscetibilidade à interferências eletromagnéticas IEC1000-4-3
Emissão de interferência eletromagnética EN55020 classe B
Conexões
.
Entradas habilitadas para sondas de Entradas pH/mV e O2
temperatura com módulo SICRAM
Entrada para pH/temperatura conector macho 8 polos DIN45326
com modulo SICRAM
Entrada para condutividade/temperatura com
módulo SICRAM conector macho 8 polos DIN45326
Entrada para oxigênio dissolvido/temperatura conector macho 8 polos DIN45326
com módulo SICRAM
Interface RS232C / USB conector fêmea 8 polos MiniDin
Bluetooth Opcional
Adaptador de rede 2 pólos(Ø5.5mm- Ø2.1mm). Positivo no centro.
- Medições do pH pelo instrumento
Range de medição -9.999…+19.999pH
Resolução 0.01 o 0.001pH selecionável no menu
Precisão ±0.001pH ±1dígito
Impedância da entrada >1012W
Erro de calibração @25°C |Offset|> 20mV
Desnível> 63mV/pH or Slope < 50mV/pH Sensibilidade> 106.5% ou Sensibilidade< 85%
Pontos de calibração Até 5 pontos de uma lista de 8 buffers automaticamente detectadas.
Compensação de temperatura -50…150°C
Soluções padrão automaticamente detectadas
@25°C 1.679pH – 4.000pH – 4.010pH
6.860pH – 7.000pH – 7.648pH
9.180pH – 10.010pH
Medições de mV pelo instrumento
Range de medição -1999.9…+1999.9mV
Resolução 0.1mV
Precisão ±0.1mV ±1digito
Desvio após 1 ano 0.5mV/ano
- Medição de condutividade pelo instrumento Resolução
Range de medição (K cell=0.01) 0.000…1.999mS/cm 0.001mS/cm
Range de medição (K cell=0.1) 0.00…19.99mS/cm 0.01mS/cm
Range de medição (K cell=1) 0.0…199.9mS/cm 0.1mS/cm
200…1999mS/cm 1mS/cm
2.00…19.99mS/cm 0.01mS/cm
20.0…199.9mS/cm 0.1mS/cm
Range de medição (K cell=10) 200…1999mS/cm 1mS/cm
Precisão (condutividade) do instrumento ±0.5% ±1digito
Medição de resistividade pelo instrumento Resolução
Range de medição (K cell=0.01) Até 1GW×cm (*)
Range de medição (K cell=0.1) Até 100MW×cm(*)
Range de medição (K cell=1) 5.0…199.9W×cm 0.1W×cm
200…999W×cm 1W×cm
1.00k…19.99kW×cm 0.01kW×cm
20.0k…99.9kW×cm 0.1kW×cm
100k…999kW×cm 1kW×cm
1…10MW×cm 1MW×cm
Range de medição (K cell=10) 0.5…5.0W×cm 0.1W×cm
Precisão (resistividade) do instrumento ±0.5% ±1digito
Medição do total de sólidos dissolvidos (com coeficiente c/TDS=0.5) Resolução
Range de medição (K cell=0.01) 0.00…1.999mg/l 0.005mg/l
Range de medição (K cell=0.1) 0.00…19.99mg/l 0.05mg/l
Range de medição (K cell=1) 0.0…199.9 mg/l 0.5 mg/l
200…1999 mg/l 1 mg/l
2.00…19.99 g/l 0.01 g/l
20.0…199.9 g/l 0.1 g/l
Range de medição (K cell=10) 100…999 g/l 1 g/l
Precisão (total de sólidos dissolvidos) instrumento ±0.5% ±1digito
Medição de salinidade Resolução
Range de medição 0.000…1.999g/l 1mg/l
2.00…19.99g/l 10mg/l
20.0…199.9 g/l 0.1 g/l
Precisão(salinidade) do instrumento ±0.5% ±1digito
Temperatura de compensação automática/manual 0…100°C com aT = 0.00…4.00%/°C
Temperatura de referência 0…50°C (Valores padrão 20°C ou 25°C)
Fator de conversão c /TDS 0.4…0.8
Constantes admitidas da célula K (cm-1) 0.01…20.00
Soluções padrão detectadas automaticamente (@25°C)
147mS/cm
1413mS/cm
12880mS/cm
111800mS/cm
- Medição da concentração de oxigênio dissolvido
Range de medição 0.00…90.00mg/l
Resolução 0.01mg/l
Precisão do instrumento ±0.03mg/l ±1digito (60…110%, 1013mbar, 20…25°C)
Medição do índice de saturação do oxigênio dissolvido
Range de medição 0.0…600.0%
Resolução 0.1%
Precisão do instrumento ±0.3% ±1digito (no range de 0.0…199.9%)
±1% ±1digito (no range de 200.0…600.0%)
Ajuste da salinidade
Ajuste diretamente do menu ou automaticamente pela medição da condutividade.
Range de ajuste 0.0…70.0g/l
Resolução 0.1g/l
Medição de temperatura com sonda de O2 com sensor interno
Range de medição 0.0…50.0°C
Resolução 0.1°C
Precisão do instrumento ±0.1°C
Desvio depois de 1 ano 0.1°C/ano
Temperatura de compensação automática 0…50°C
- Medição de temperatura pelo instrumento
Range de Medição Pt100 -50…+150°C
Resolução 0.1°C
Precisão do instrumento ±0.1°C ±1digito
Desvio depois de 1 ano 0.1°C/ano
Exemplo de impressão com 24 colunas
| HD 98569 | |
| PH / chi / Oxig / temperatura | |
| Ser num(nº de série)=12345678 | |
| 2007 – 01 – 31 12:00:00 | |
| LAB POSITION #1 (POSIÇÃO LAB# !) | |
| Operator = Amministratore (Operador=Administrador) | |
| SAMPLE ID = 00000001 (AMOSTRA ID=00000001) | |
| pH EL sernum (nº de série) = 01234567 | |
| PH = 7.010 | |
| pH out of calibration ! (pH fora da calibração!) | |
| O2 EL sernum (nº de série) = 76543210 | |
| Mg/l O2 = 5.59 | |
| chi EL sernum (nº de série) = 98756410 | |
| MS = 2.177 | |
| Temp = 25.0°C ATC | |
Códigos de pedido
HD 98569 O kit é composto do instrumento data logger HD98569 para medições de pH – redox – condutividade – resistividade – TDS – salinidade – concentração de oxigênio dissolvido – índice de saturação – temperatura, 4 baterias tipo AA, calibrador HD9709/20, manual de instruções, software DeltaLog11 (vers. 2.0 e as outras subseqüentes), maleta e módulo SICRAM pH471.1 (cabo de 1 metro).
Os eletrodos pH/mV, sondas de condutividade, sondas de oxigênio dissolvido, sondas de temperatura, soluções de referência padrão para diferentes tipos de medição, cabos de conexão para descarga de dados para PC ou impressora têm de ser pedidos em separado.
HD2110CSNM Cabo de conexão 8 polos Mini Din – fêmea de 9 polos Sub D para RS232C, para conexão à PC sem entrada USB.
HD2101/USB Cabo de conexão USB 2.0 conector tipo A Mini Din 8 polos para conexão à PC sem entrada USB.
DeltaLog11 Unidade adicional de software (vers.2.0 e as outras subsequentes) para descarga de dados e gerenciamento no PC usando sistemas operacionais Windows 98 a XP.
SWD10 Suprimento de energia estabilizado a 100-240Vac/12Vdc de voltagem de rede.
S’print-BT Impressora térmica de 24 colunas portátil, entrada serial, largura do papel 58mm.
HD2110CSP Cabo de conexão para impressora S’print-BT.

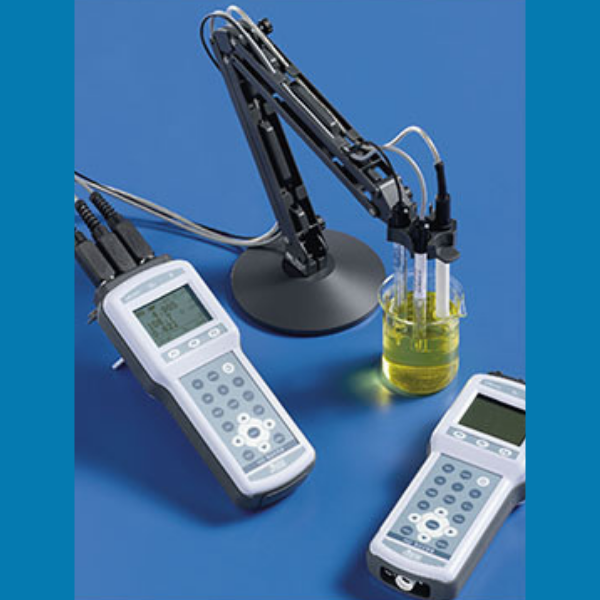

HD22.2 Suporte de eletrodo de laboratório composto de placa de base com agitador magnético incorporado, quadro e suporte de eletrodo substituível. Altura max, 380mm. Para eletrodos de Æ12mm.
HD22.3 Suporte de eletrodo de laboratório com placa de base de metal. Suporte de eletrodo flexível para posicionamento livre. Para sondas de Ø 12mm.
HD22BT Módulo bluetooth para transmissão de dados sem fio do instrumento PC. A montagem do módulo no instrumento é feita exclusivamente pela Delta Ohm, no momento da colocação do pedido.
HD USB.KL1 Conversor USB/Bluetooth para ser conectado ao PC para transmissão de dados sem fio do instrumento com módulo HD22BT.
Módulos SICRAM com entrada S7 para eletrodos pH
KP471.1 Módulo SICRAM eletrodos pH com conexão padrão S7, cabo L=1m.
KP471.2 Módulo SICRAM eletrodos pH com conexão padrão S7, cabo L=2m.
KP471.5 Módulo SICRAM eletrodos pH com conexão padrão S7, cabo L=5m..
Eletrodos pH para ser conectados ao módulo SICRAM KP471
KP20 Eletrodo pH conjugado para uso geral, GEL-preenchido, com conector de rosca S7, corpo em Epoxy.
KP 50 Eletrodo pH conjugado para uso geral, esmaltes, emulsões, GEL-preenchido, com conector de rosca S7, corpo em vidro.
KP 61 Eletrodo pH conjugado, 3 diafragmas para leite, creme, etc, gel-preenchido, com conector de rosca S7, corpo em vidro.
KP 62 Eletrodo pH conjugado, 1 diafragma para água pura, tintas, etc. GEL-preenchido, com conector de rosca S7, corpo em vidro.
KP 64 Eletrodo pH conjugado, para água, esmaltes, emulsões, etc, solução de preenchimento de referência KCI 3M, com conector de rosca S7, corpo em vidro.
KP 70 Eletrodo pH conjugado, micro diâmetro de 6 x l=70mm, GEL-preenchido, para massa, pão, queijo, etc, com conector S7, corpo em vidro.
KP 80 Eletrodo pH conjugado pontudo, gel-preenchido, com conector de rosca S7, corpo em vidro.
KP 100 Eletrodo pH conjugado pontudo, membrana plana, preenchimento de líquido de referência, com conector de rosca S7, corpo em vidro, para pele, couro, papel.
Eletrodos ORP para ser conectados a módulo SICRAM KP471
KP90 Eletrodo REDOX PLATINA, com conector de rosca S7, solução de preenchimento de referência KCI 2M, corpo em vidro.
Eletrodos pH com módulo SICRAM
KP 50TS Eletrodo de pH/temperatura conjugado, sensor Pt100, GEL-preenchido, com módulo SICRAM, corpo em vidro, uso geral, esmaltes, emulsões. Comprimento do cabo 1 m.
KP63TS Eletrodo de pH/temperatura conjugado, sensor Pt100, GEL-preenchido, com módulo SICRAM, corpo em vidro, Ag/AgCl sat KCl.
Soluções pHpara buffer
HD8642 Solução de Buffer 4.01pH – 200cc.
HD8672 Solução de Buffer. 6.86pH – 200cc.
HD8692 Solução de Buffer 9.18pH – 200cc.
Soluções Redox buffer solutions
HDR220 Solução de Redox buffer 220mV 0,5 l.
HDR468 Solução de Redox buffer 468mV 0,5 l.
Soluções eletrolíticas
KCL 3M 50ml pronto para usar como solução para preenchimento de eletrodos
Limpeza e MANUTENÇÃO
HD62PT Limpeza de diafragma (tiourea em HCl) – 200ml.
HD62PP Limpeza de proteína (pepsina em HCl) – 200ml.
HD62RF Regeneração (ácido fluorídrico) – 100ml.
HD62SC Solução para preservação do eletrodo– 200ml.
Sonda conjugada de condutibilidade e temperatura com módulo SICRAM
SP06TS Conjugada de condutividade e temperatura célula de 4 eletrodos, corpo em Pocan. Constante da célula K=-0,7
Range de medição 5mS/cm …200mS/cm, 0…90°C.
SPT401.001S Conjugada de condutividade e temperatura célula de 2 eletrodos em aço inoxidável AISI 316. Constante da célula K=0,01. Cabo de 2 m.
Range de medição 0.04mS/cm …20mS/cm, 0…120°C. Medição em célula fechada.
SPT01GS Conjugada de condutividade e temperatura de 2 eletrodos célula de fio de Platina, corpo em vidro. Constante da célula K+0,1.
Range de medição 0.1mS/cm …500mS/cm, 0…80°C.
SPT1GS Conjugada de condutividade e temperatura 2 eletrodos célula fio de Platina, corpo em vidro. Constante da célula K-1.
Range de medição 10mS/cm …10mS/cm, 0…80°C.
SPT10GS Conjugada de condutividade e temperatura célula de 2 eletrodo fio de Platina, corpo em vidro. Constante da célula K-10.
Range de medição 500mS/cm …200mS/cm, 0…80°C.
Solução padrão de condutividade
HD8747 Solução de calibração padrão 0.001mol/l igual a 147mS/cm @25°C – 200cc.
HD8714 Solução de calibração padrão 0.01mol/l igual a 1413mS/cm @25°C – 200cc.
HD8712 Solução de calibração padrão 0.1mol/l igual a 12880mS/cm @25°C – 200cc.
HD87111 Solução de calibração padrão 1mol/l igual a 111800mS/cm @25°C – 200cc.
sondas conjugadas de oxigênio dissolvido/temperatura
DO9709 SS O kit inclui: sonda conjugada para medição de O2 e temperatura com membrana substituível, três membranas, 50ml de solução zero, 50 ml de solução eletrolítica. Comprimento do cabo 2m. Ø12mm x 120mm
DO9709 SS.5 O kit inclui: sonda conjugada para medição de O2 e temperatura com membrana substituível, três membranas. 50ml de solução zero, 50ml de solução eletrolítica. Comprimento do cabo 5m. Ø12mm x 120mm.
Acessórios para sondas conjugadas de oxigênio dissolvido/temperatura.
DO9709 SSK Kit acessório para sonda DO9709 SS consistindo de 3 membranas, 50ml de solução zero, 50ml de solução eletrolítica.
DO9709.20 Calibrador para sondas polarográficas DO9709SS e DO9709SS.5.
Sondas de temperatura com módulo SICRAM
TP87 Sonda de imersão sensor Pt100. Haste da sonda Ø 3mm, comprimento 70mm. Comprimento do cabo 1 metro.
TP472I.0 Sonda de imersão sensor Pt100. Haste Ø 3 mm, comprimento 230 mm. Comprimento do cabo 2 metros.
TP473P.0 Sonda de penetração sensor Pt100. Haste Ø 4mm, comprimento150 mm. Comprimento do cabo 2 metros.
TP474C.0 Sonda de contato sensor Pt100. Haste Ø 4mm, comprimento 230mm, superfície de contato Ø 5mm. Comprimento do cabo 2 metros.
TP475A.0 Sonda de ar sensor Pt100. Haste Ø 4mm, comprimento 230mm. Comprimento do cabo 2 metros.
TP472I.5 Sonda de imersão sensor Pt100. Haste Ø 6mm, comprimento 500 mm. Comprimento do cabo 2 metros.
TP472I.10 Sonda de imersão sensor Pt100. Haste Ø 6mm, comprimento 1.000mm. Comprimento do cabo 2 metros.
(*)A medição da resistividade é obtida da medição da condutividade recíproca. Ao fechar o fundo de escala, a indicação de resistividade aparece como indicado na tabela abaixo.
| Célula K = 0.01 cm-1 | Célula K = 0.1 cm-1 | |||
| Condutividade (mS/cm) | Resistividade (MW×cm) | Condutividade (mS/cm) | Resistividade (MW×cm) | |
| 0.001 mS/cm | 1000 MW×cm | 0.01 mS/cm | 100 MW×cm | |
| 0.002 mS/cm | 500 MW×cm | 0.02 mS/cm | 50 MW×cm | |
| 0.003 mS/cm | 333 MW×cm | 0.03 mS/cm | 33 MW×cm | |
| 0.004 mS/cm | 250 MW×cm | 0.04 mS/cm | 25 MW×cm | |
| … | … | … | … | |
