Termô-Anemômetro Digital Portátil – HD2103.1 / HD2103.2

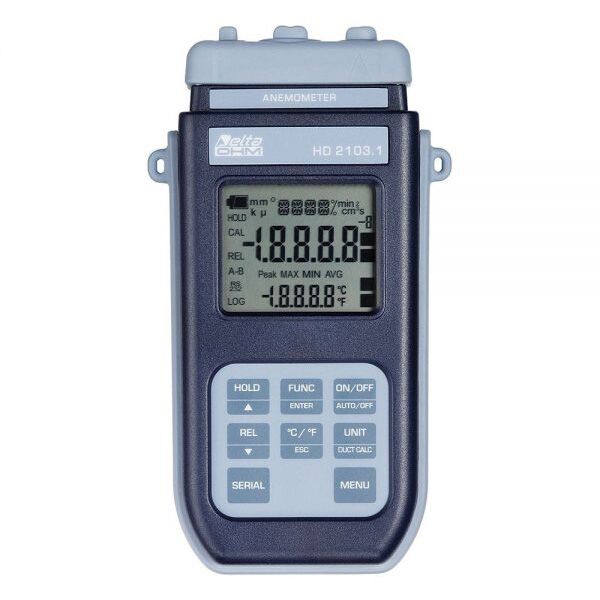

Os modelos HD2103.1 e HD2103.2, são instrumentos portáteis equipados com um display LCD de grandes dimensões. Ele foi desenvolvido para ser usado no setor de arcondicionados, aquecimento, ventilação e conforto ambiental.

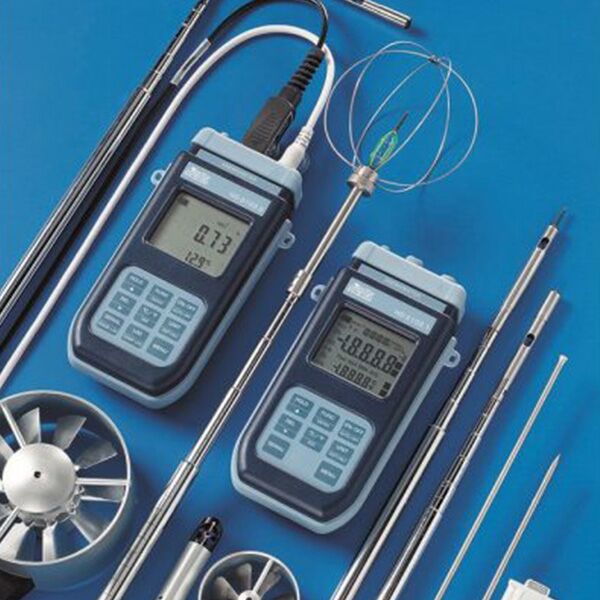

Ele utiliza sondas de fi oquente ou palhetas móveis, para medir a velocidade do ar, taxa de vazão e temperatura dentro de tubulações e aberturas. A temperatura somente é medida por sondas de imersão, penetração, contato ou ar. O sensor de temperatura pode ser do tipo Pt100, Pt1000 ou Ni1000.
As sondas são equipadas com um módulo SICRAN, com as defi nições de fábrica para aferição, memorizadas internamente.

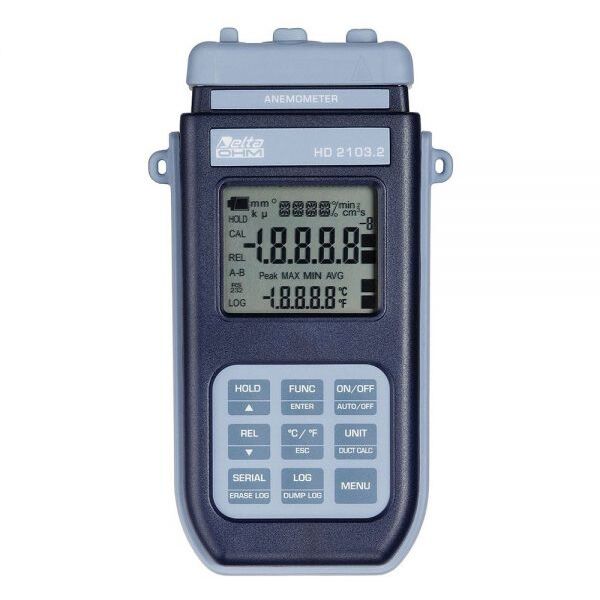

O instrumento HD2103.2, é um “registrador de dados” (datalogger). Ele pode armazenar até 38.000 amostras que podem ser transferidos do instrumento conectado a um PC, através de uma porta serial padrão RS232C e USB 2.0.
O intervalo de armazenamento, impressão e baudrate, pode ser configurado através do menu. Os modelos HD2103.1 e HD2103.2, são equipados com uma porta serial RS232C e podem transferir as medições obtidas em tempo-real para um PC ou uma impressora portátil. As funções ‘Max’, ‘Min’ e ‘Avg’, calculam os valores máximos, mínimos ou médios, respectivamente.
Outras funções, incluem: a medição relativa ‘REL’, a função ‘HOLD’ e o desligamento automático, que também pode ser desativado.
Os instrumentos possuem grau de proteção IP67.

Instrumento
Dimensões
(comprimento x largura x altura) 185x90x40mm
Peso 470g (completo com baterias)
Materiais ABS, borracha
Display 2×41⁄2 – dígitos e símbolos
Área visível: 52x42mm

Condições de operação
Temperatura de operação -5…50°C
Temperatura de armazenamento -25…65°C
Umidade relativa de trabalho 0…90%UR sem condensação
Grau de proteção IP67

Fonte de energia
Baterias 4 baterias de 1,5V tipo AA
Autonomia (*) 200 horas com baterias alcalinas de 1800mAh

Consumo de energia
com o instrumento desligado 20μA
Fonte externa Saída do adaptador da fonte: 9Vdc / 250mA
Unidade de medida °C – °F – m/s – km/h – ft/min – mph – knot – l/s- m3/s – m3/min – m3/h – ft3/s – ft3/min – WCT

Segurança dos dados armazenados – Ilimitada, independente das condições de
carga da bateria

Tempo
Data e horário Agendado em tempo-real
Precisão 1 min/mês, desvio máximo

Armazenamento dos valores medidos – modelo HD2103.2
Tipo 2.000 páginas contendo 19 amostras cada
Quantidade Total de 38.000 amostras
Intervalo de armazenamento 1s…3600s (1hora)

Interface serial RS232C
Tipo RS232C, isolada eletricamente
Baud rate Pode ser defi nida entre 1200 e 38400
Data bit 8
Parity Nenhuma
Stop bit 1
Flow Control Xon/Xoff
Comprimento do cabo serial Máx. 15m
Intervalo imediato de impressão 1s…3600s (1hora)

Interface USB – modelo HD2103.2
Tipo 1.1 – 2.0 eletricamente isolado

Conexões
Módulo de entrada para as sondas Conector macho DIN45326 de 8 pólos
Interface serial e USB Conector MiniDin de 8 pólos
Adaptador da fonte externa Conector de 2 pólos (positivo no centro)

Capacidade de medição de temperatura por instrumento
Faixa de medição Pt100 -200…+650°C
Faixa de medição Pt1000 -200…+650°C
Faixa de medição Ni1000 -50…+250°C
Resolução 0,1°C
Precisão ±0,1°C
Variação após 1 ano 0,1°C/ano
