Medidor Digital Portátil de Condutividade e Temperatura – HD2106.1 / HD2106.2

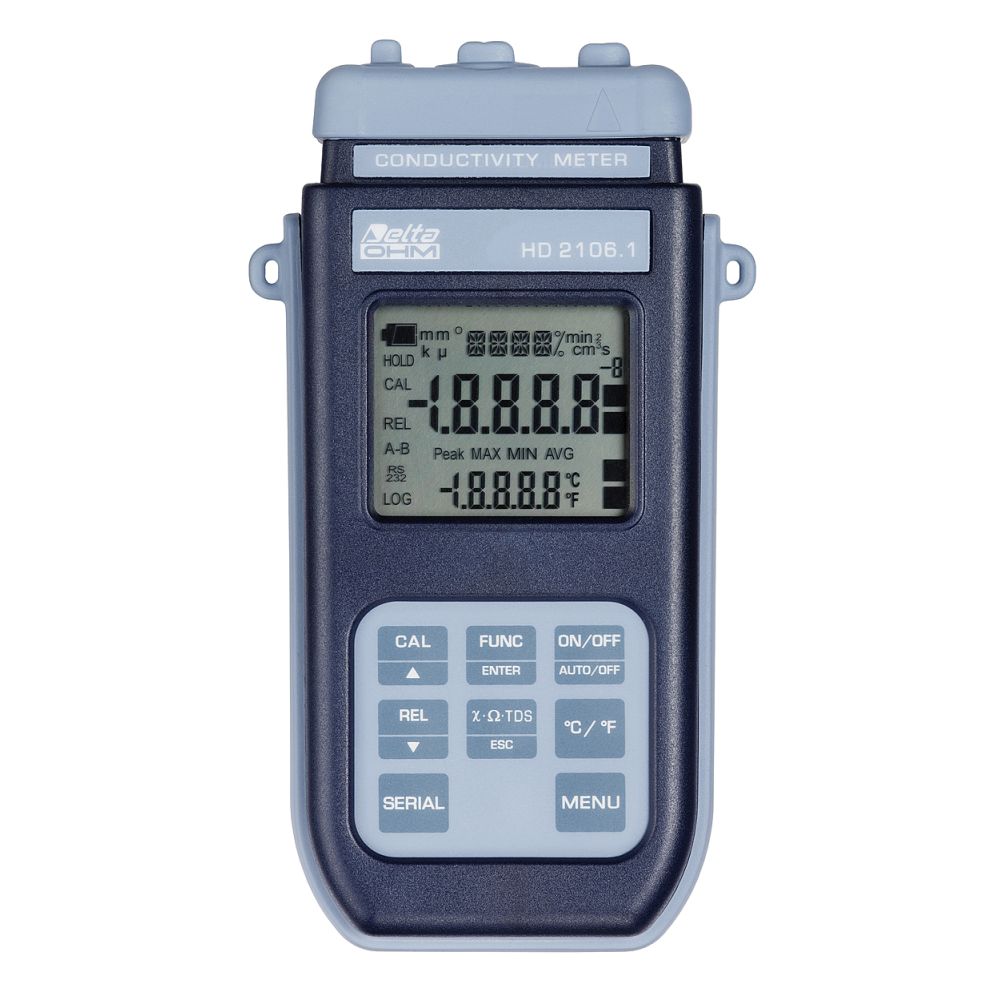

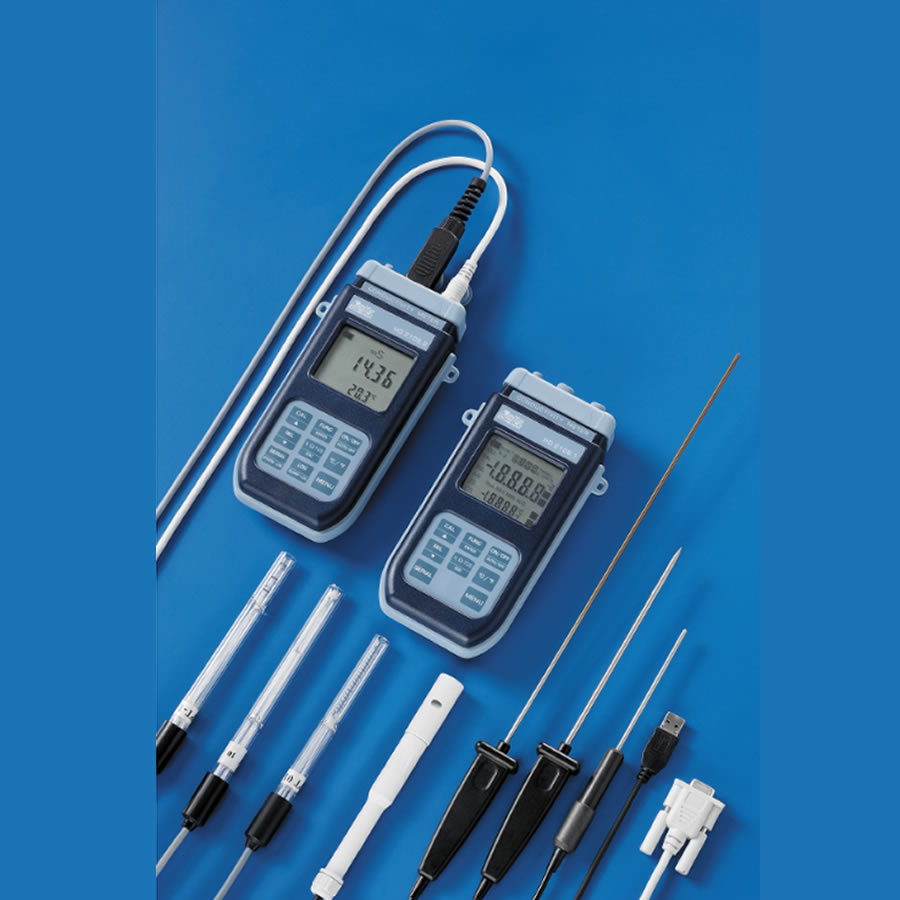

Os modelos HD2106.1 e HD2106.2, são instrumentos portáteis equipados com um display LCD de grandes dimensões. Eles medem a condutibilidade, resistividade de líquidos, total de sólidos dissolvidos (TDS) e salinidade, usando sondas combinadas de condutividade/temperatura de 4 anéis e 2 anéis. A medição da temperatura é realizada através de sondas de imersão, penetração ou contato, do tipo Pt100 ou Pt1000.

A calibração da sonda, pode ser realizada automaticamente em uma ou mais soluções de calibração de condutibilidade entre 147μS, 1413μS, 12880μS ou 111800μS.

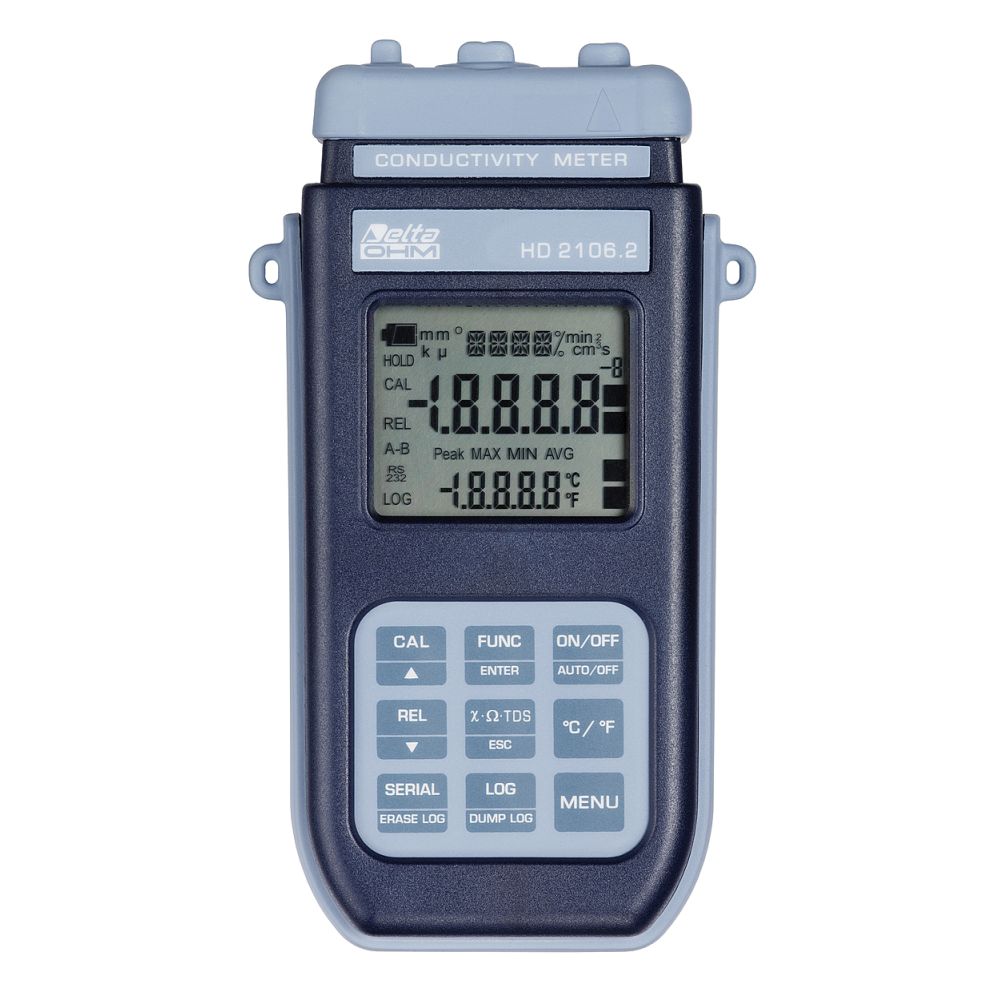

As sondas de temperatura são automaticamente reconhecidas ao se ligar o instrumento com as configurações de fábrica armazenadas na memória. O instrumento HD2106.2, é um “registrador de dados” (datalogger).

Ele pode armazenar até 36.000 amostras de condutibilidade e temperatura, que podem ser transferidas do instrumento conectado a um PC, através de uma porta serial padrão RS232C e USB 2.0. O intervalo de armazenamento, impressão e baud rate, pode ser configurado através do menu.

Os modelos HD2106.1 e HD2106.2, são equipados com uma porta serial RS232C e podem transferir as medições obtidas em tempo-real para um PC ou uma impressora portátil.As funções ‘Max’, ‘Min’ e ‘Avg’, calculam os valores máximos, mínimos ou médios, respectivamente. Outras funções, incluem: a medição relativa ‘REL’, a função ‘Auto-HOLD’ e o desligamento automático, que também pode ser desativado.

Os instrumentos possuem grau de proteção IP67

Instrumento
Dimensões
(comprimento x largura x altura)- 185x90x40mm
Peso 470g (completo com baterias)
Materiais ABS, borracha
Display2x41⁄2 – dígitos e símbolosÁrea visível: 52x42mm

Condições de operação
Temperatura de operação-5…50°C
Temperatura de armazenamento-25…65°C
Umidade relativa de trabalho0…90%RH sem condensação
Grau de proteçãoIP67

Fonte de energia
Baterias 4 baterias de 1,5V tipo AA
Autonomia 200 horas com baterias alcalinas de 1800mAh
Consumo de energia com o instrumento desligado20μA
Fonte externaSaída do adaptador da fonte: 9Vdc / 250mA

Segurança dos dados armazenados
Ilimitada, independente das condições de carga da bateria
Tempo Data e horário Agendado em tempo-real
Precisão1 min/mês, desvio máximo.

Armazenamento dos valores medidos – modelo HD2106.2
Tipo 2.000 páginas contendo 18 amostras cada
Quantidade 36.000 pares de medições [χ-°C], [Ω-°C], [TDS-°C] ou [Sal-°C]
Intervalo de armazenamento 1s…3600s (1hora)

Interface serial RS232C
TipoRS232C, isolada eletricamente
Baud rate Pode ser defi nida entre 1200 e 38400
Data bit8
Parity Nenhuma
Stop bit 1
Flow Control Xon/Xoff
Comprimento do cabo serial Máx. 15m
Intervalo imediato de impressão 1s…3600s (1hora)

Interface USB – modelo HD2106.2
Tipo1.1 – 2.0 eletricamente isolado

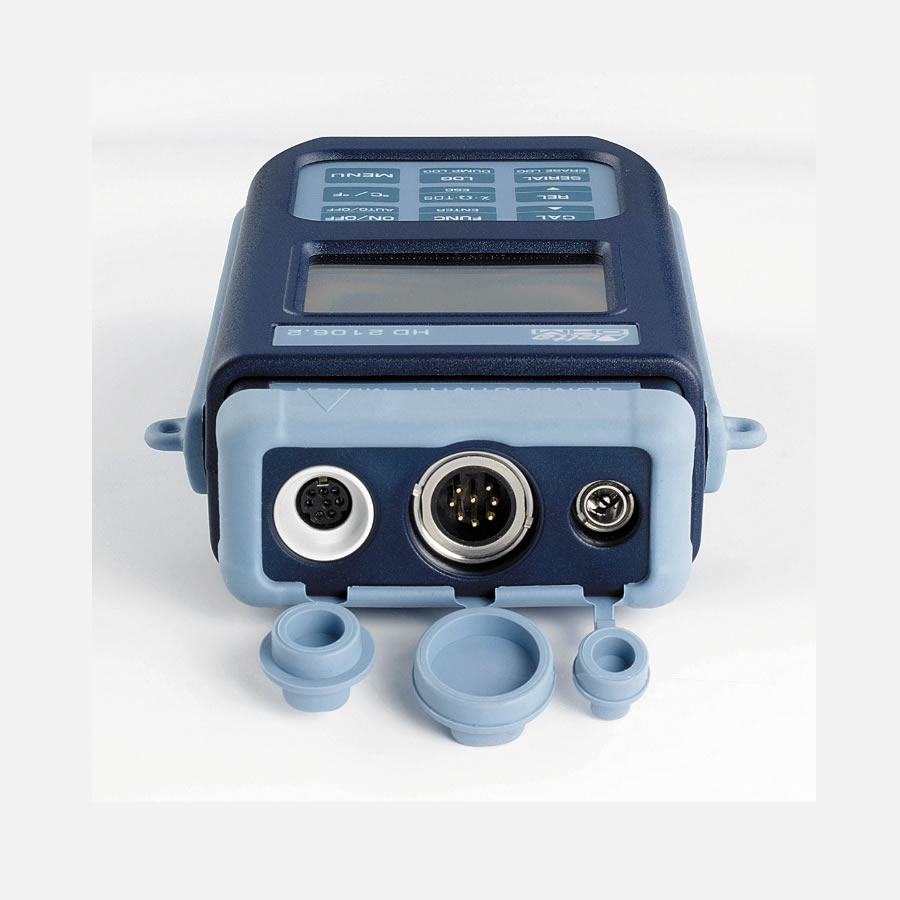

Conexões
Entrada de condutividade Conector macho DIN45326 de 8 pólos
Módulo de entrada para as sondas de temperatura – Conector macho DIN45326 de 8 pólos
Interface serial e USB – Conector MiniDin de 8 pólos
Adaptador da fonte externaConector de 2 pólos (positivo no centro)

Capacidade de medição de condutividade por instrumento
Resolução com Kcell=0.10,01μS/cm na faixa 0,00…19,99μS/cm
Faixa de medição (Kcell=1)0,0…199,9μS / 0,1μS/cm
Resolução200…1999μS / 1μS/cm2,00…19,99mS / 0,01mS/cm20,0…199,9mS / 0,1mS/cm
Precisão (condutividade)±0,5% ±1dígito

Capacidade de medição de resistividade por instrumento
Faixa de medição / Resolução4,0…199,9Ω / 0,1Ω200…999Ω / 1Ω1,00k…19,99kΩ / 0,01kΩ20,0k…99,9kΩ / 0,1kΩ100k…999kΩ / 1kΩ1…10MΩ / 1MΩ
Precisão (resistividade)±0,5% ±1dígito

Capacidade de medição do total de sólidos dissolvidos (com coefi ciente χ/TDS=0,5)
Resolução com Kcell=0,10,00…19,99mg/l / 0,05mg/l
Faixa de medição (Kcell=1) / Resolução0,0…199,9 mg/l / 0,5 mg/l200…1999 mg/l / 1 mg/l2,00…19,99 g/l / 0,01 g/l20,0…199,9 g/l / 0,1 g/l
Precisão (total de sólidos dissolvidos)±0,5% ±1dígito

Medição de salinidade
Faixa de medição/Resolução0,000…1,999g/l / 1mg/l 2,00…19,99g/l / 10mg/l
Precisão (salinidade)±0,5% ±1dígito
