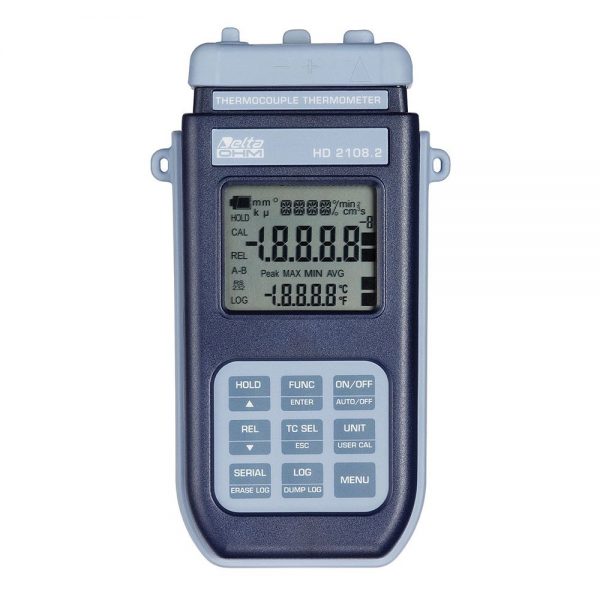

Termômetro Termopar Digital Portátil – HD2108.1 / HD2108.2
Termômetros Termopar HD2108.1 e HD2108.2 com uma entrada HD2128.1 e HD2128.2 com duas entradas
Os modelos HD2108.1 e HD2108.2 com uma entrada, e os modelos HD2128.1 e HD2128.2 com duas entradas, são instrumentos portáteis equipados com um display LCD de grandes dimensões. Eles medem a temperatura através de sondas de imersão, penetração, contato ou ar. O sensor pode ser um termopar do tipo K, J, T, N, R, S, B ou E. Os instrumentos HD2108.2 e HD2128.2, são “registradores de dados” (datalogger). O modelo HD2108.1 memoriza até 76.000 amostras e o modelo HD2128.2 até 38.000 pares de valores. Estes dados podem ser transferidos do instrumento conectado a um PC, através de uma porta serial padrão RS232C e USB 2.0. O intervalo de armazenamento, impressão e baud rate, pode ser confi gurado através do menu. Todos os modelos são equipados com uma porta serial RS232C e podem transferir as medições obtidas em tempo-real para um PC ou uma impressora portátil. As funções ‘Max’, ‘Min’ e ‘Avg’, calculam os valores máximos, mínimos ou médios, respectivamente. Outras funções, incluem: a medição relativa ‘REL’, a função ‘HOLD’ e o desligamento automático, que também pode ser desativado. Os modelos HD2128.1 e HD2128.2, calculam a diferença A-B das temperaturas obtidas pelos dois canais de entrada.
- Descrição
- Principais Características
Precisão das sondas de termopar: A tolerância de um tipo de termopar, corresponde ao desvio máximo aceitável da EMF de qualquer termopar deste tipo, com o ponto de contato de referência à 0°C. A tolerância é expressa em graus Celsios, precedida pelo sinal. A tolerância da porcentagem, é dada pela relação entre a tolerância expressa em graus Celsios e a temperatura do ponto de contato de medição, multiplicado por cem. Os termopares que estão em conformidade com as normas, precisam estar em conformidade com um dos níveis de tolerância à seguir, onde os valores estão relacionados na tabela.. G I (tolerâncias especiais) G II (tolerâncias normais) As tolerâncias referem-se às temperaturas de operação previstas para o termopar, conforme o diâmetro do termo-elemento.
Instrumento Dimensões
(comprimento x largura x altura) 185x90x40mm
Peso 470g (completo com baterias)
Materiais ABS, borracha
Display 2×41⁄2 – dígitos e símbolos
Área visível: 52x42mm
Condições de operação
Temperatura de operação -5…50°C
Temperatura de armazenamento -25…65°C
Umidade relativa de trabalho 0…90%UR sem condensação
Grau de proteção IP67
Fonte de energia Baterias
4 baterias de 1,5V tipo AA
Autonomia 200 horas com baterias alcalinas de 1800mAh
Consumo de energia com o instrumento desligado 20μA
Fonte externa Saída do adaptador da fonte: 9Vdc / 250mA
Unidade de medida °C – °F – °K – mV – mV°C
Segurança dos dados armazenados Ilimitada, independente das condições de carga da bateria
Tempo
Data e horário Agendado em tempo-real
Precisão 1 min/mês, desvio máximo.
Armazenamento dos valores medidos
Tipo – modelo HD2108.2 2000 páginas contendo 38 amostras cada Total de 76.000 amostras Tipo – modelo HD2128.2 2000 páginas contendo 19 amostras cada 38.000 pares de amostras Intervalo de armazenamento 1s…3600s (1hora)
Interface serial RS232C
Tipo RS232C, isolada eletricamente
Baud rate Pode ser defi nida entre 1200 e 38400
Data bit 8
Parity Nenhuma
Stop bit 1 Flow Control Xon/Xoff
Comprimento do cabo serial Máx. 15m
Intervalo imediato de impressão 1s…3600s (1hora)
Interface USB – modelo HD2108.2 e HD2128.2
Tipo 1.1 – 2.0 eletricamente isolado

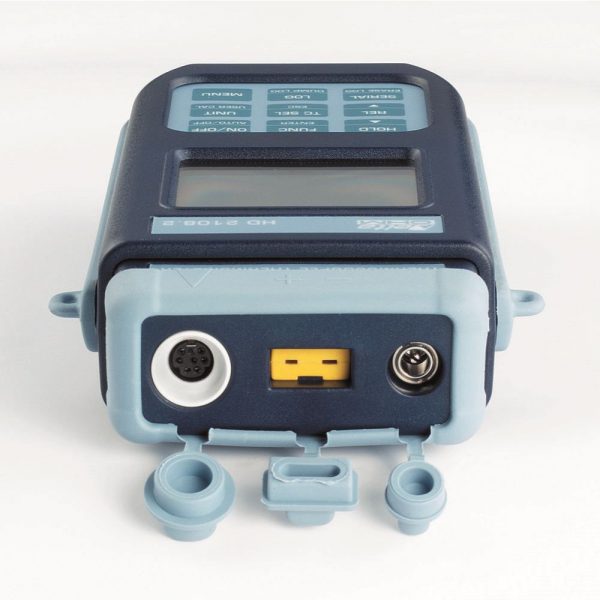

Conexões
Entrada para sondas Conector fêmea padrão, polarizado miniatura, 2 pólos
Interface serial e USB Conector MiniDin de 8 pólos
Adaptador da fonte externa Conector de 2 pólos (positivo no centro)
Capacidade de medição de temperatura por instrumento
Faixa de medição TC: K -200…+1370°C
Faixa de medição TC: J -100…+750°C
Faixa de medição TC: T -200…+400°C
Faixa de medição TC: N -200…+1300°C
Faixa de medição TC: R +200…+1480°C
Faixa de medição TC: S +200…+1480°C
Faixa de medição TC: B +200…+1800°C
Faixa de medição TC: E -200…+750°C
Resolução 0,05°C, até 199,95°C 0,1°C, de 200,0°C, até a escala completa
Precisão o instrumento Termopar K
±0,1°C até 600°C ±0,2°C acima de 600°C
Termopar J ±0,05°C até 400°C ±0,1°C acima de 400°C
Termopar T ±0,1°C Termopar N ±0,1°C até 600°C ±0,2°C acima de 600°C
Termopar R ±0,25°C
Termopar S ±0,3°C
Termopar B ±0,35°C
Termopar E ±0,1°C até 300°C ±0,15°C acima de 300°C
A precisão somente se refere ao instrumento. Não estão incluídos os erros originados pelo termopar ou pelo ponto de contato à frio, através do sensor de referência. Variação da temperatura à 20°C 0,02%/°C Variação após 1 ano 0,1°C/an
