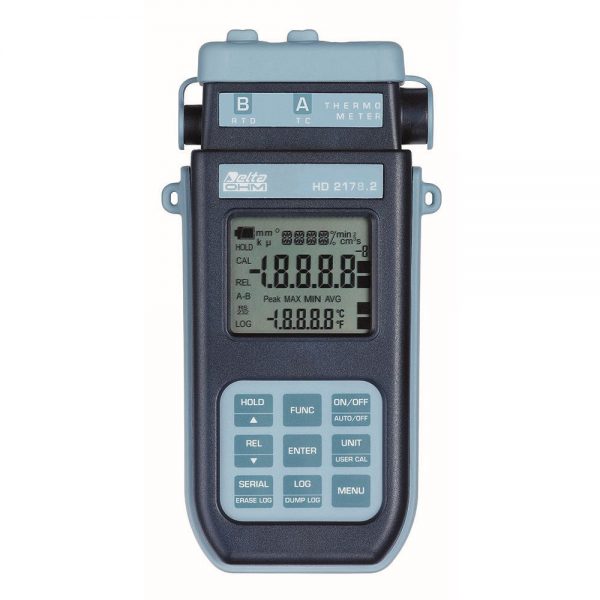

Termômetro Digital Portátil 2 em 1 Termopar e PT100 – HD2178.1 / HD2178.2
Os modelos HD2178.1 e HD2178.2, são instrumentos portáteis equipados com um display LCD de grandes dimensões. Eles medem a temperatura através de sondas de imersão, penetração, contato ou ar, através de RTD ou sensor termopar. Na entrada B, pode ser conectado um sensor Pt100 de 3 ou 4 fi os, ou um sensor Pt100 de 2 fi os, e na entrada A, um termopar do tipo K, J, T, E ou N. As sondas para a entrada B, com conector DIN45326 de 8 polos, são equipadas com um módulo de detecção automático, com as defi nições de fábrica para aferição, memorizadas internamente. Para a entrada A, é fornecido um conector polarizado em miniatura para o termopar. O instrumento HD2178.2, é um “registrador de dados” (datalogger), que pode armazenar até 80.000 amostras. Estes dados, podem ser transferidos do instrumento conectado a um PC, através de uma porta serial padrão RS232C e USB 2.0. O intervalo de armazenamento, impressão e baud rate, pode ser confi gurado através do menu. Os modelos HD2178.1 e HD2178.2, são equipados com uma porta serial RS232C e podem transferir as medições obtidas em tempo-real para um PC ou uma impressora portátil. As funções ‘Max’, ‘Min’ e ‘Avg’, calculam os valores máximos, mínimos ou médios, respectivamente. Outras funções, incluem: a medição relativa ‘REL’, a função ‘HOLD’ e o desligamento automático, que também pode ser desativado. Os instrumentos possuem grau de proteção IP67.
- Descrição
- Principais Características
A precisão somente se refere ao instrumento. Não estão incluídos os erros originados pelo termopar ou pelo ponto de contato à frio, através do sensor de referência. Variação da temperatura à 20°C 0,02%/°C Variação após 1 ano 0,1°C/ano
Precisão das sondas de termopar: A tolerância de um tipo de termopar, corresponde ao desvio máximo aceitável da EMF de qualquer termopar deste tipo, com o ponto de contato de referência à 0°C. A tolerância é expressa em graus Celsios, precedida pelo sinal. A tolerância da porcentagem, é dada pela relação entre a tolerância expressa em graus Celsios e a temperatura do ponto de contato de medição, multiplicado por cem. Os termopares que estão em conformidade com as normas, precisam estar em conformidade com um dos níveis de tolerância à seguir, onde os valores estão relacionados na tabela.. G I (tolerâncias especiais) G II (tolerâncias normais) As tolerâncias referem-se às temperaturas de operação previstas para o termopar, conforme o diâmetro do termo-elemento.
Instrumento
Dimensões
(comprimento x largura x altura) 185x90x40mm
Peso 470g (completo com baterias)
Materiais ABS, borracha Display 2×41⁄2 – dígitos e símbolos
Área visível: 52x42mm
Condições de operação
Temperatura de operação -5…50°C
Temperatura de armazenamento -25…65°C
Umidade relativa de trabalho 0…90%UR sem condensação
Grau de proteção IP67
Fonte de energia
Baterias 4 baterias de 1,5V tipo AA
Autonomia 200 horas com baterias alcalinas de 1800mAh
Consumo de energia com o instrumento desligado 20μA
Fonte externa Saída do adaptador da fonte: 9Vdc / 250mA
Unidade de medida °C – °F
Segurança dos dados armazenados Ilimitada, independente das condições de carga da bateria
Tempo
Data e horário Agendado em tempo-real Precisão 1 min/mês, desvio máximo
Armazenamento dos valores medidos – modelo HD2178.2
Tipo 2000 páginas contendo 40 amostras cada Quantidade Total de 80.000 amostras Intervalo de armazenamento 1s…3600s (1hora)
Interface serial RS232C
Tipo RS232C, isolada eletricamente
Baud rate Pode ser defi nida entre 1200 e 38400
Data bit 8
Parity Nenhuma
Stop bit 1
Flow Control Xon/Xoff
Comprimento do cabo serial Máx. 15m
Intervalo imediato de impressão 1s…3600s (1hora)
Interface USB – modelo HD2178.2
Tipo 1.1 – 2.0 eletricamente isolado

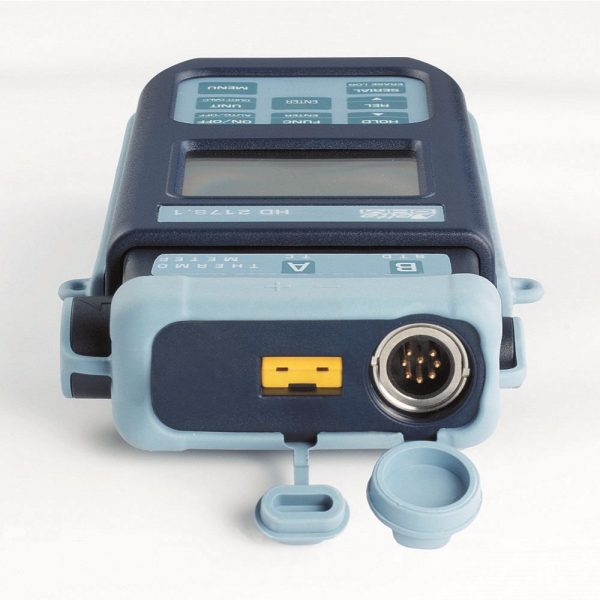

Conexões
Módulo de entrada para as sondas
Conector macho DIN45326 de 8 pólos
Interface serial e USB
Conector MiniDin de 8 pólos
Adaptador da fonte externa Conector de 2 pólos (positivo no centro)
Capacidade de medição de temperatura por instrumento – sensores RTD Faixa de medição Pt100 -200…+650°C
Faixa de medição Pt1000 -200…+650°C
Resolução 0,1°C Precisão ±0,05°C
Variação após 1 ano 0,1°C/ano
Capacidade de medição de temperatura por instrumento – Tc
Faixa de medição TC: K -200…+1370°C
Faixa de medição TC: J -100…+750°C
Faixa de medição TC: T -200…+400°C
Faixa de medição TC: N -200…+1300°C
Faixa de medição TC: E -200…+750°C
Resolução 0,1°C
Precisão do instrumento
Termopar K ±0,1°C até 600°C ±0,2°C acima de 600°C
Termopar J ±0,1°C até 400°C ±0,2°C acima de 400°C
Termopar T ±0,1°C
Termopar N ±0,1°C até 600°C ±0,2°C acima de 600°C
Termopar E ±0,1°C até 300°C ±0,2°C acima de 300°C
