Transmissores de Temperatura e Humidade – HD2717T

Descrição

Transmissores de Temperatura e Humidade – HD2717T

Os instrumentos da série Transmissores de Temperatura e Humidade – HD2717T são transmissores, indicadores e reguladores ON / OFF com funções de registro de dados, medem temperatura e umidade.

A principal característica desses instrumentos é a sonda intercambiável. Portanto, a sonda pode ser substituída pelo usuário sem interrupção do processo. Assim, a sonda pode ser calibrada ou reparada mais tarde.

O instrumento Transmissores de Temperatura e Humidade – HD2717T está disponível em três versões diferentes: com sonda horizontal (S.TO), sonda vertical (S.TV) ou com sonda remota (S.TC), com a sonda conectada à eletrônica por meio de um cabo de vários comprimentos . As sondas S.TO e S.TV são feitas de aço inoxidável AISI304, as sondas S.TC podem ser de aço inoxidável AISI304 ou material plástico. Para a medição do ponto de orvalho em sistemas de ar comprimido, a sonda S.TC2.480.2 pode ser usada.
A sonda é calibrada de fábrica e pronta para uso, é fornecida com um módulo SICRAM2 que armazena os dados de calibração da sonda, permitindo a intercambiabilidade das sondas. Os instrumentos medem:

• Temperatura em escala de temperatura Celsius ou Fahrenheit
• Humidade relativa

e calcular:

• Humidade absoluta
• Taxa de mistura
• ponto de condensação da água

Todos os modelos possuem saídas de corrente e tensão.
Alguns modelos são equipados com dois relés de controle e um relé de alarme, configuráveis pelo usuário.
Todos os modelos são equipados com uma porta serial multitandard RS232 / RS485 e uma saída serial padrão auxiliar RS232C. A saída serial RS485 permite o gerenciamento de mais de um dispositivo em uma rede.

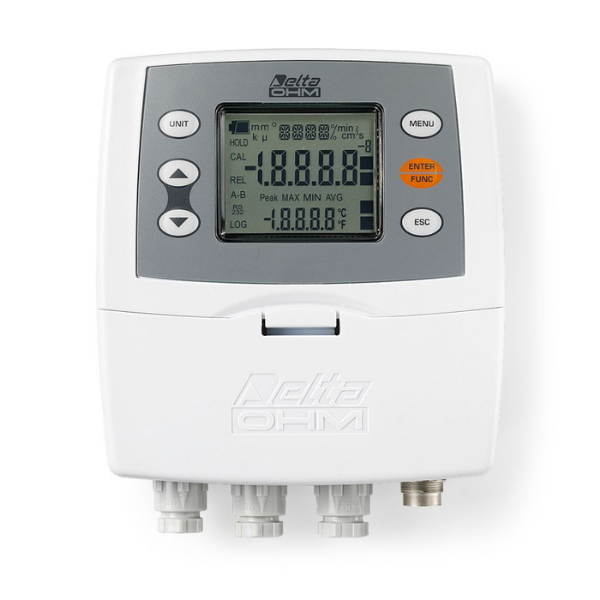

Os modelos Transmissores de Temperatura e Humidade – HD2717T… podem estar com ou sem LCD. O visor mostra na primeira linha a umidade relativa ou um parâmetro derivado e na segunda linha a temperatura em graus
Celsius ou Fahrenheit.
A função de registrador de dados permite armazenar as medidas com um intervalo de armazenamento selecionável.
A configuração do instrumento permanece permanentemente armazenada, enquanto o relógio de tempo real é protegido por uma bateria de lítio apropriada contra interrupções temporárias de tensão da rede elétrica.
A fonte de alimentação pode ser escolhida, no momento da colocação do pedido, entre 24Vac / dc ou 90… 240Vac universal.

Transmissores de Temperatura e Humidade – HD2717T

Sonda S.TV Vertical L = 130mm
O material das sondas S.TC… pode ser escolhido entre aço inoxidável AISI304 ou material plástico. (reconhecido pela letra P no código)
S.TC1.2 e S.TC1.2P Sonda L = 135mm com cabo 2m
S.TC1.5 e S.TC1.5P Sonda L = 135mm com cabo 5m
S.TC1. 10 e S.TC1.10P Sonda L = 135mm com cabo 10m
S.TC2.2 e S.TC2.2P Sonda L = 335mm com cabo 2m
S.TC2.5 e S.TC2.5P Sonda L = 335mm com cabo 5m
S.TC2.10 e S.TC2.10P Sonda L = 335 mm com cabo 10m
Sondas intercambiáveis com módulo SICRAM2 para temperatura e umidade,

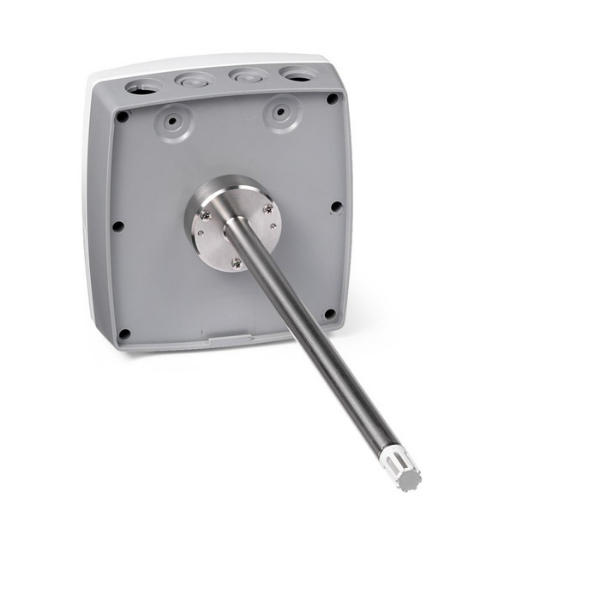

sonda horizontal horizontal S.TO1 L = 135 mm
Sonda horizontal S.TO2 L = 335 mm

Códigos de pedido Transmissores de Temperatura e Humidade – HD2717T

HD2717T…: Transmissor, indicador, e regulador ON/OFF para temperatura e umidade, com funções de data logger (registro). Montado com duas saídas de corrente analógicas (0…20mA e 4…20mA) ou saídas de voltagem (0…10Vdc e 2…10Vdc). Portas seriais RS232/RS485 para conexão ao PC. Sondas de uso intercambiável SICRAM2 com microprocessador para armazenamento dos dados de calibração da sonda. Suprimento de energia 24Vac/dc ou universal 90…240Vac. Inclui software DeltaLog12, manual de instruções. (Transmissores sem display são fornecidos com cabo serial RS27). Suprimento de energia, tipo de sonda e acessórios tem que ser especificados quando da colocação do pedido.

Modelos com sonda vertical (S.TV) ou sonda com cabo separado (S.TC)
HD2717T.00: Modelo sem display e sem relé.
HD2717T.0R: Modelo sem display, com relés de funcionamento configuráveis 2 e relé de alarme 1.
HD2717T.D0: Modelo sem display, customizado sem relé.
HD2717T.DR: Modelo sem display customizado, com relés de funcionamento configuráveis 2 e relé de alarme 1.

Modelos para sondas de duto horizontais (S.TO)
HD2717TO.00: Modelo sem display e sem relé.
HD2717TO.0R: Modelo sem display, com relés de funcionamento configuráveis 2 e relé de alarme 1.
HD2717TO.D0: Modelo com display customizado, sem relé.
HD2717TO.DR: Modelo com display customizado, com relés de funcionamento configuráveis 2 e relé de alarme 1.

Sondas de temperatura e umidade intercambiáveis com módulo SICRAM2, vertical S.TV ou com cabo S.TC S.TV: Sonda vertical. Comprimento da haste 130mm.

O material das sondas S.TC…pode ser escolhido entre aço inoxidável AISI304 ou material plástico POCAN.
S.TC1.2: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 2m.
S.TC1.2P: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 2m. Fabricada em POCAN.
S.TC1.5: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 5m.
S.TC1.5P: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 5m. Fabricada em POCAN.
S.TC1.10: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 10m.
S.TC1.10P: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 10m.
Fabricada em POCAN.
S.TC2.2: Sonda com cabo. Comprimento da haste 330mm, comprimento do cabo 2m.
S.TC2.2P: Sonda com cabo. Comprimento da haste 330mm, comprimento do cabo 2m. Fabricada em POCAN.
S.TC2.5: Sonda com cabo. Comprimento da haste 330mm, comprimento do cabo 5m.
S.TC2.5P: Sonda com cabo. Comprimento da haste 330mm, comprimento do cabo 5m. Fabricada em POCAN.
S.TC2.10: Sonda com cabo. Comprimento da haste 330mm, comprimento do cabo 10m.
S.TC2.10P: Sonda com cabo. Comprimento da haste 330mm, comprimento do cabo 10m.

Fabricada em POCAN.
Sonda de temperatura e umidade intercambiável com módulo SICRAM2, horizontal S.TO
S.TO1: Sonda horizontal para instrumento HD2717TO.xx. Comprimento da haste 130mm.
S.TO2: Sonda horizontal para instrumento HD2717TO.xx. Comprimento da haste 330mm.

HD2717 Tx . x x
Relé
0 = sem relé
R = com relé
Display
0 = sem display
D = com display
Tipo de sonda
T = Modelo para sonda vertical ou sonda com cabo (S.TV, S.TC)
TO = Model for horizontal probe (S.TO)

Download do Catálogo
Solicitar Orçamento

RS27: Cabo de conexão serial RS232 modem nulo com cabo de conector fêmea 9 pólos sub-D 9 e conector 3 pólos para porta COM AUX . (Incluso no fornecimento de instrumentos sem display).
DeltaLog12: Unidade extra de software para conexão ao PC, download de dados, configuração do instrumento, e gerenciamento de uma rede de instrumentos.
Para sistemas opercaionais Windows® 98 a XP.
HD75: Solução saturada 75%RH para verificação do sensor de umidade relativa, completo com roscas para sondas de ∅ 14mm e ∅ 26mm.
HD33: Solução saturada 33%RH para verificação do sensor de umidade relativa, completo com roscas para sondas de ∅ 14mm e ∅ 26mm.

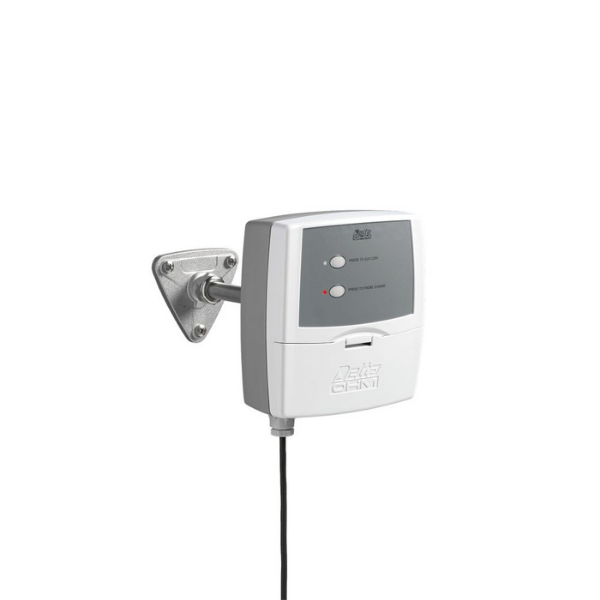

HD9008.21.1: Flange com suporte, furo de ∅ 26mm para instalação de sondas S.TC em posição vertical, 250mm de distância da parede. As sondas das séries S.TC requerem adaptador HD9008.26/14 de ∅ 26mm a ∅ 14mm.
HD9008.21.2: Flange com suporte, furo de ∅ 26mm para instalação de S.TC em posição vertical, 125mm de distância da parede. As sondas da série S.TC requerem adaptador HD9008.26/14 de ∅ 26mm a ∅ 14mm.
HD9008.26/14: Adaptador de ∅26mm a ∅14mm para os suportes HD9008.21.1 e
HD9008.21.2, para sondas das séries S.TC.
HD9008.31: Flange de parede com cabo de saída para fixação de sondas com ∅ 14mm.
PG16: Junta de aço inoxidável (AISI304) para sondas com ∅ 14mm.
P5: Grade de proteção em aço inoxidável para sondas ∅ 14mm.
P6: Proteção de aço inoxidável sinterizado 20μ para sondas ∅ 14mm.
P7: Proteção 10μ PTFE para sondas ∅ 14mm.
P8: Grade de aço inoxidável e proteção de Pocan para sondas ∅ 14mm.
